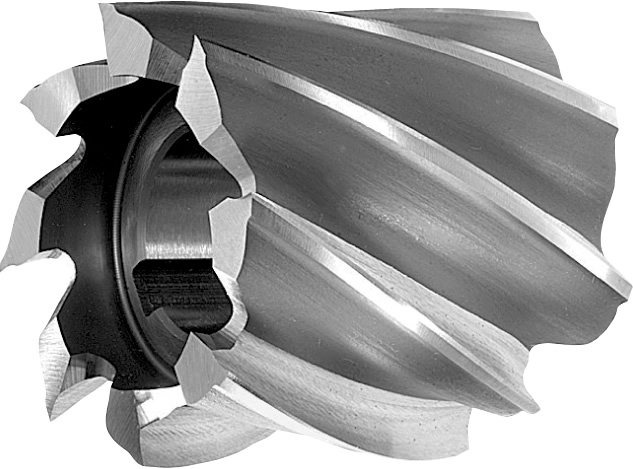

Фрезы цилиндрические торцовые, среднєзубые, тип N
DIN 841
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

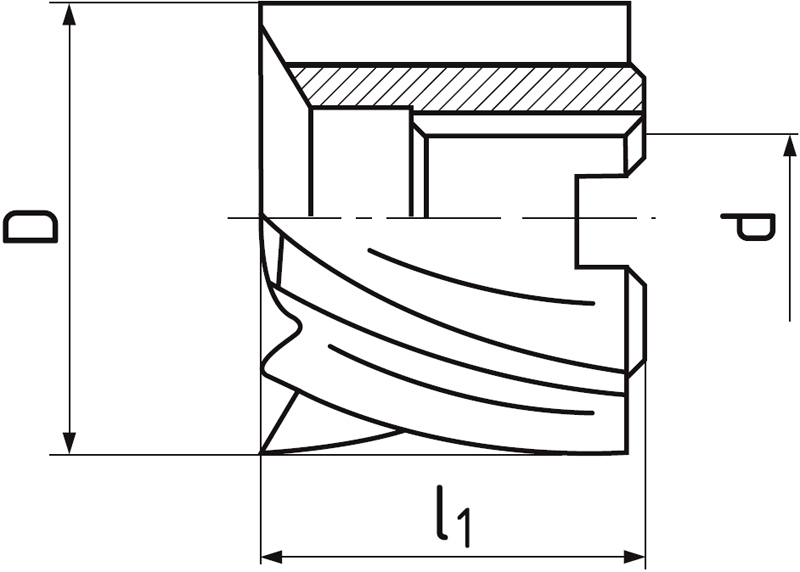

| D js 16 |
d H 7 |
l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 30 | 13 | 30 | 6 | 680275V.030030 | Да |
| 35 | 16 | 35 | 6 | 680275V.035035 | Да |
| 40 | 16 | 20 | 8 | 680275V.040020 | Да |
| 40 | 16 | 40 | 8 | 680275V.040040 | Да |
| 50 | 22 | 25 | 8 | 680275V.050025 | Да |
| 50 | 22 | 50 | 8 | 680275V.050050 | Да |
| 60 | 27 | 30 | 8 | 680275V.060030 | Да |
| 60 | 27 | 60 | 8 | 680275V.060060 | Да |
| 75 | 27 | 35 | 10 | 680275V.075035 | Да |
| 75 | 27 | 75 | 10 | 680275V.075075 | Нет |
| 80 | 27 | 35 | 10 | 680275V.080035 | Да |
| 110 | 32 | 35 | 12 | 680275V.110035 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 30 |
Ø 40 |
Ø 50 |
Ø 60 |
Ø 80 |
Ø 110 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 37.5 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 32.5 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 10 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 22 | 0.075 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
