Ресурс 3

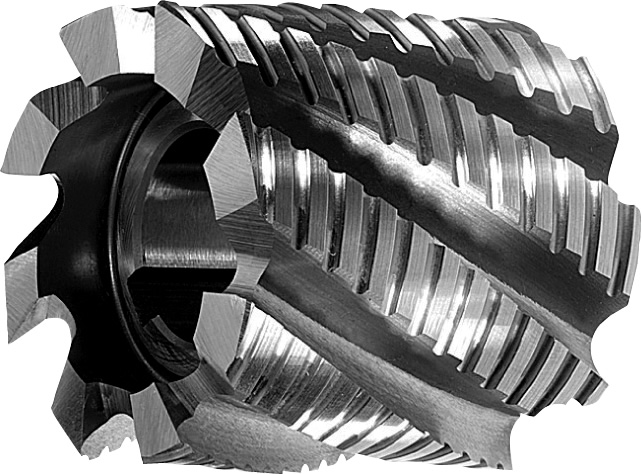

Фрезы цилиндрические торцовые, среднєзубые, тип NR-F

DIN 841
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

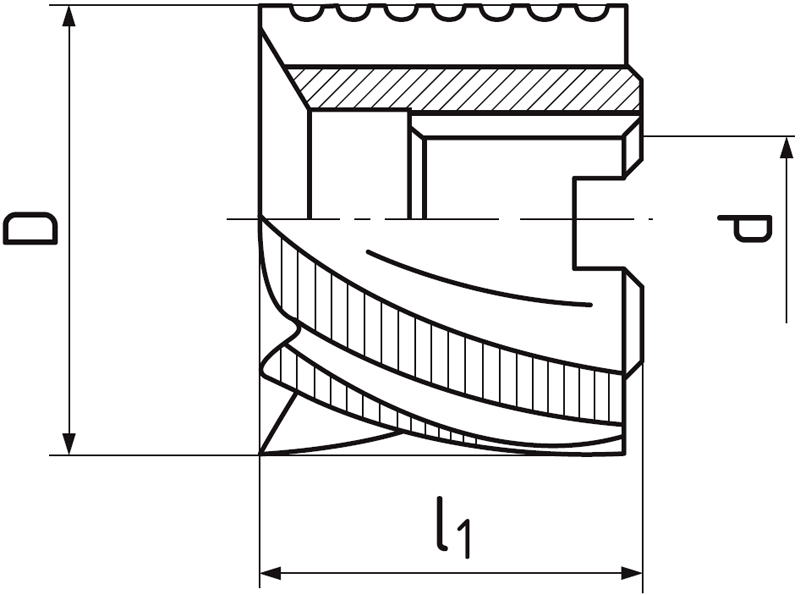

D
js 16
d
H 7
l1 Z Код продукта На складе
30 13 30 6 684275PV.030030 Да
40 16 40 6 684275PV.040040 Да
50 22 50 6 684275PV.050050 Да
60 27 30 8 684275PV.060030 Да
60 27 60 8 684275PV.060060 Да
75 27 35 8 684275PV.075035 Да
75 27 75 8 684275PV.075075 Да
90 27 35 10 684275PV.090035 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 60

Ø 75

Ø 90
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,8xl1 0,75xD 45 0.096 0.102 0.115 0.126 0.132
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,8xl1 0,75xD 39 0.096 0.102 0.115 0.126 0.132
P.4 | Улучшенные стали ≤ 900 N/mm² 0,8xl1 0,75xD 30 0.096 0.102 0.115 0.126 0.132
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,8xl1 0,75xD 15 0.096 0.102 0.115 0.126 0.132
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 25 0.096 0.102 0.115 0.126 0.132

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид NR-F

Для обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 3,2 и более, в обычных случаях выполняет функции инструмента для черновой и чистовой обработки.

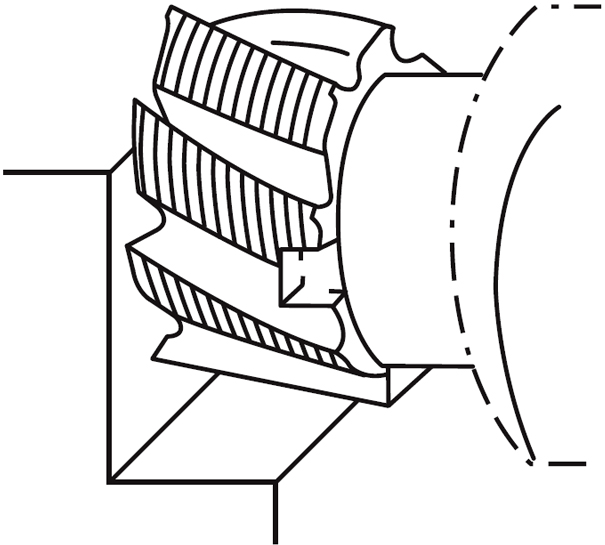

Возможные направления движения
