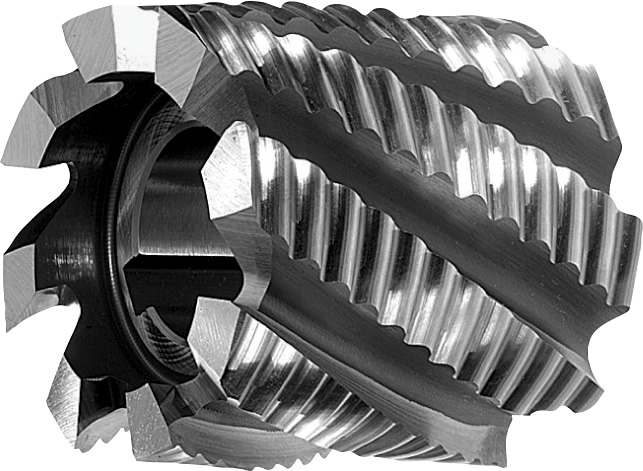

Фрезы цилиндрические торцовые, среднєзубые, тип NR
DIN 841
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D js 16 |
d H 7 |
l1 | Z | Код продукта | На складе |
---|---|---|---|---|---|
40 | 16 | 40 | 6 | 684275V.040040 | Да |
50 | 22 | 50 | 6 | 684275V.050050 | Да |
60 | 27 | 30 | 8 | 684275V.060030 | Да |
60 | 27 | 60 | 8 | 684275V.060060 | Да |
75 | 27 | 35 | 8 | 684275V.075035 | Да |
75 | 27 | 75 | 8 | 684275V.075075 | Да |
90 | 27 | 35 | 10 | 684275V.090035 | Нет |
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 60 |
Ø 75 |
Ø 90 |
---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 37.5 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 32.5 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 10 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 22 | 0.096 | 0.102 | 0.115 | 0.126 | 0.132 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид NR
Для черновой обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 12,5 и более.
