Ресурс 3

Фрезы цилиндрические торцовые, мелкозубые, тип H

DIN 841
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

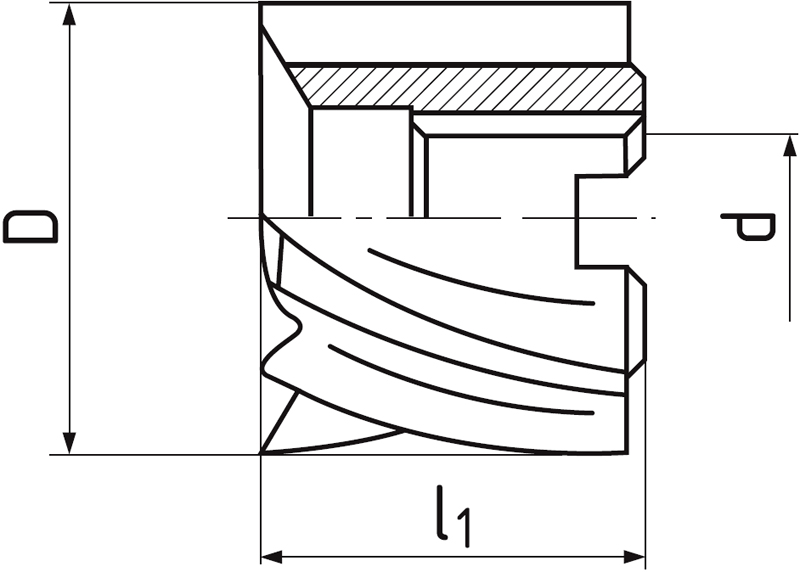

D
js 16
d
H 7
l1 Z Код продукта На складе
30 13 30 8 690275V.030030 Да
35 16 35 10 690275V.035035 Да
40 16 4 10 690275V.040040 Да
50 22 50 12 690275V.050050 Да
60 27 60 12 690275V.060060 Да
75 27 75 14 690275V.075075 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 30

Ø 40

Ø 50

Ø 60

Ø 75
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,8xl1 0,75xD 18 0.075 0.08 0.085 0.097 0.103
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,8xl1 0,75xD 25 0.075 0.08 0.085 0.097 0.103
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.075 0.08 0.085 0.097 0.103
P.4 | Улучшенные стали ≤ 900 N/mm² 0,8xl1 0,75xD 16 0.075 0.08 0.085 0.097 0.103
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 10 0.075 0.08 0.085 0.097 0.103
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,8xl1 0,75xD 22 0.075 0.08 0.085 0.097 0.103
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 8 0.053 0.056 0.06 0.068 0.072

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 20°. Передний угол = 8°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид H

Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.

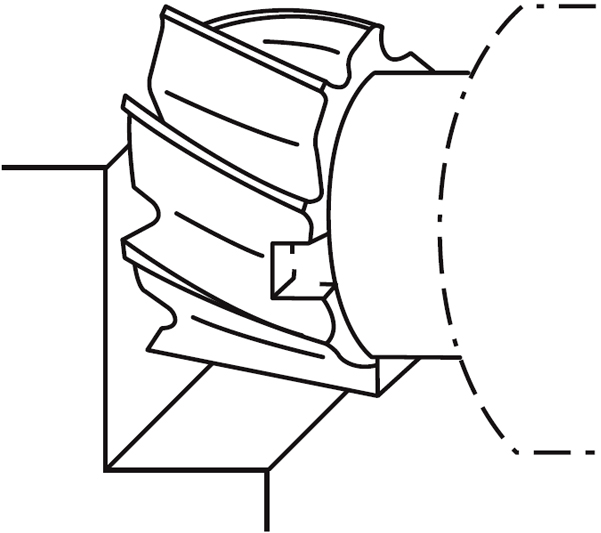

Возможные направления движения
