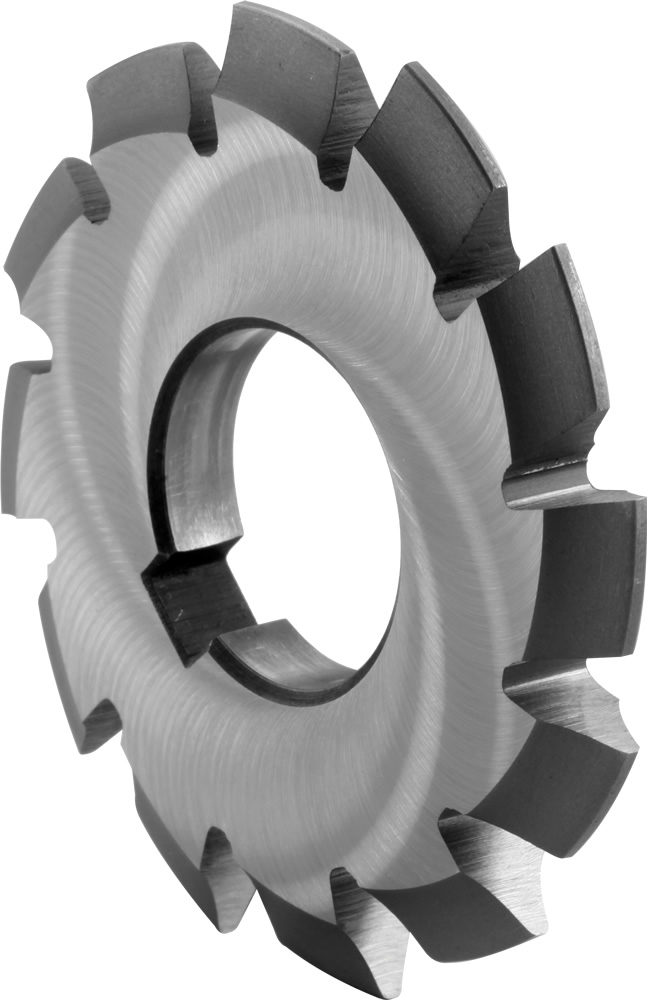

Набор - Модульные фрезы, угол зацепления 20°

DIN 3972
Rychlořezná ocel HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

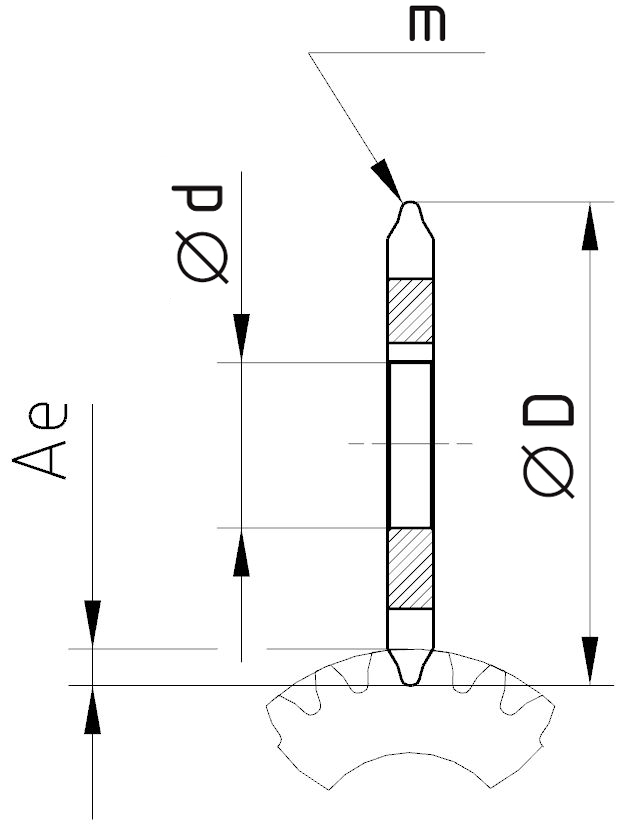

m D
js 16
d
H 7
Z ae Код продукта На складе
0,5 40 16 12 1,15 890070.0050 SET Нет
0,75 40 16 12 1,73 890070.0075 SET Нет
1 50 16 12 2,25 890070.0100 SET Нет
1,25 50 16 12 2,81 890070.0125 SET Нет
1,5 63 22 12 3,38 890070.0150 SET Нет
1,75 63 22 12 3,94 890070.0175 SET Нет
2 6 22 12 4,5 890070.0200 SET Нет
2,25 63 22 12 5,06 890070.0225 SET Нет
2,5 63 22 12 5,63 890070.0250 SET Нет
2,75 70 27 12 6,19 890070.0275 SET Нет
3 70 27 12 6,75 890070.0300 SET Нет
3,25 70 27 12 7,31 890070.0325 SET Нет
3,5 80 27 12 7,88 890070.0350 SET Нет
3,75 80 27 12 8,44 890070.0375 SET Нет
4 80 27 12 9 890070.0400 SET Нет
4,25 80 27 12 9,56 890070.0425 SET Нет
4,5 90 27 12 10,13 890070.0450 SET Нет
4,75 90 27 12 10,69 890070.0475 SET Нет
5 90 32 12 11,25 890070.0500 SET Нет
5,5 95 32 12 12,38 890070.0550 SET Нет
6 100 32 12 13,5 890070.0600 SET Нет

Материял

Твердость

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 70

Ø 80

Ø 90

Ø 100
Modul 1-5
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 2,1xm 20 0.01 0.013 0.016 0.018 0.021 0.023 0.026
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 2,1xm 15 0.01 0.013 0.016 0.018 0.021 0.023 0.026
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm 2,1xm 12 0.011 0.014 0.018 0.02 0.023 0.026 0.029
K.2 | Чугун (> 240 HB) > 800 N/mm² 2,1xm 10 0.01 0.013 0.016 0.018 0.021 0.023 0.026
Modul 6
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 2,1xm 20 0.026 0.033 0.041 0.046 0.053 0.059 0.066
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 2,1xm 15 0.022 0.027 0.035 0.038 0.044 0.049 0.055
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm 2,1xm 12 0.022 0.027 0.035 0.038 0.044 0.049 0.055
K.2 | Чугун (> 240 HB) > 800 N/mm² 2,1xm 10 0.021 0.026 0.033 0.037 0.042 0.047 0.053

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 0°. Передний угол = 10°.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

HSS

Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
