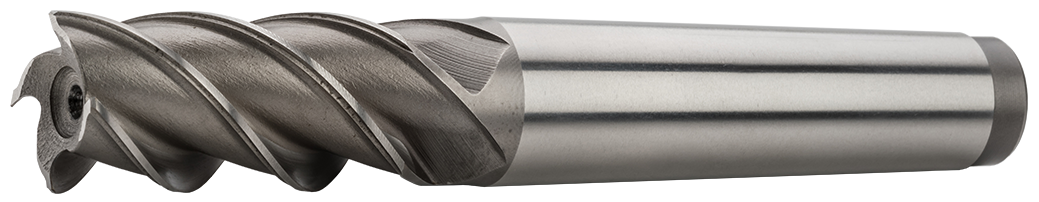

Фрезы концевые c коническим хвостовиком, короткие, крупнозубые, 45°, тип W
DIN 845
быстрорежущая сталь HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D js 14 |
MK | l1 | l2 | Z | Код продукта | На складе |
---|---|---|---|---|---|---|
25 | 3 | 154 | 50 | 4 | 410940.250 | Да |
28 | 3 | 154 | 50 | 4 | 410940.280 | Да |
30 | 3 | 154 | 50 | 4 | 410940.300 | Нет |
32 | 4 | 178 | 53 | 4 | 410940.320 | Да |
36 | 4 | 178 | 53 | 4 | 410940.360 | Нет |
40 | 4 | 188 | 63 | 4 | 410940.400 | Да |
45 | 4 | 188 | 63 | 4 | 410940.450 | Да |
50 | 5 | 228 | 70 | 5 | 410940.500 | Да |
63 | 5 | 241 | 80 | 6 | 410940.630 | Да |
Материял |
Твердость |

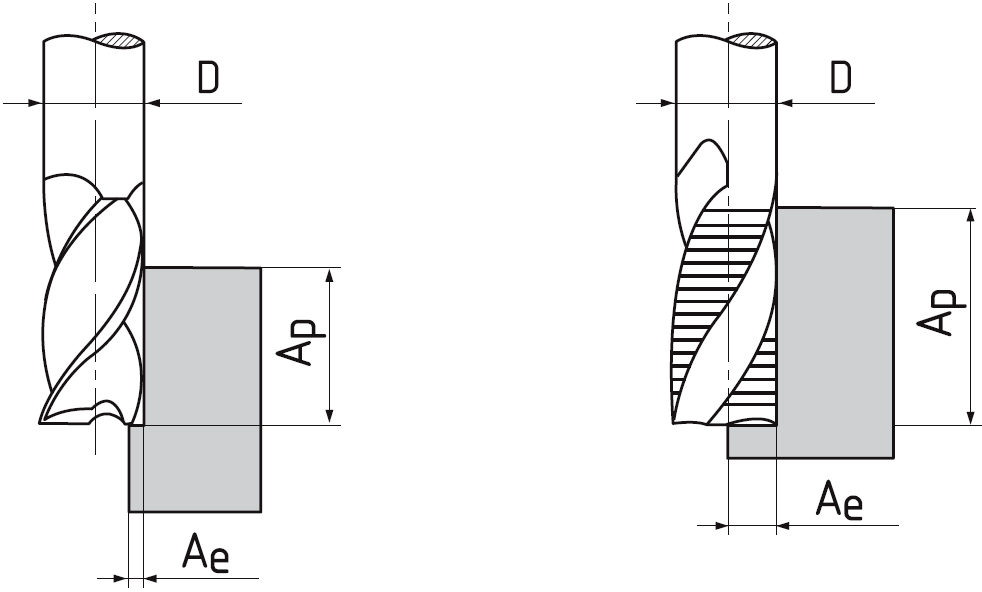

Ap |
Ae |
Vc |
fz(mm/z) Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 30 | 0.071 | 0.08 | 0.11 | 0.12 |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,1xD | 26 | 0.071 | 0.08 | 0.11 | 0.12 |
K.1 | Чугун (< 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 25 | 0.071 | 0.08 | 0.11 | 0.12 |
N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 1xD | 0,1xD | 140-240 | 0.05 | 0.056 | 0.077 | 0.08 |
N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 1xD | 0,1xD | 50-90 | 0.071 | 0.08 | 0.11 | 0.12 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Геометрия инструменты
Угол наклона винтовой линии = 45°. Передний угол = 20°.
HSS
Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
Вид W
Для обработки мягких материалов, напр. aлюминия и цветных металлов.
