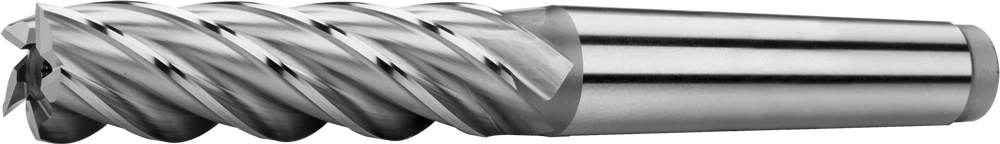

Фрезы концевые c коническим хвостовиком, длинные, среднєзубые, 35°, тип N
DIN 845
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D k 10 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 10 | 1 | 115 | 45 | 4 | 421245.100 | Да |
| 12 | 2 | 138 | 53 | 4 | 421245.120 | Да |
| 14 | 2 | 138 | 53 | 4 | 421245.140 | Да |
| 16 | 2 | 148 | 63 | 4 | 421245.160 | Да |
| 18 | 2 | 148 | 63 | 4 | 421245.180 | Да |
| 20 | 2 | 160 | 75 | 4 | 421245.200 | Да |
| 22 | 2 | 160 | 75 | 5 | 421245.220 | Да |
| 24 | 3 | 192 | 90 | 5 | 421245.240 | Да |
| 25 | 3 | 192 | 90 | 5 | 421245.250 | Да |
| 26 | 3 | 192 | 90 | 5 | 421245.260 | Да |
| 28 | 3 | 192 | 90 | 5 | 421245.280 | Да |
| 30 | 3 | 192 | 90 | 6 | 421245.300 | Да |
| 32 | 4 | 231 | 106 | 6 | 421245.320 | Да |
| 36 | 4 | 231 | 106 | 6 | 421245.360 | Да |
| 40 | 4 | 250 | 125 | 6 | 421245.400 | Да |
| 45 | 4 | 250 | 125 | 6 | 421245.450 | Да |
| 50 | 5 | 308 | 150 | 6 | 421245.500 | Нет |
| 56 | 5 | 308 | 150 | 8 | 421245.560 | Да |
| 63 | 5 | 338 | 180 | 8 | 421245.630 | Да |
|
Материял |
Твердость |

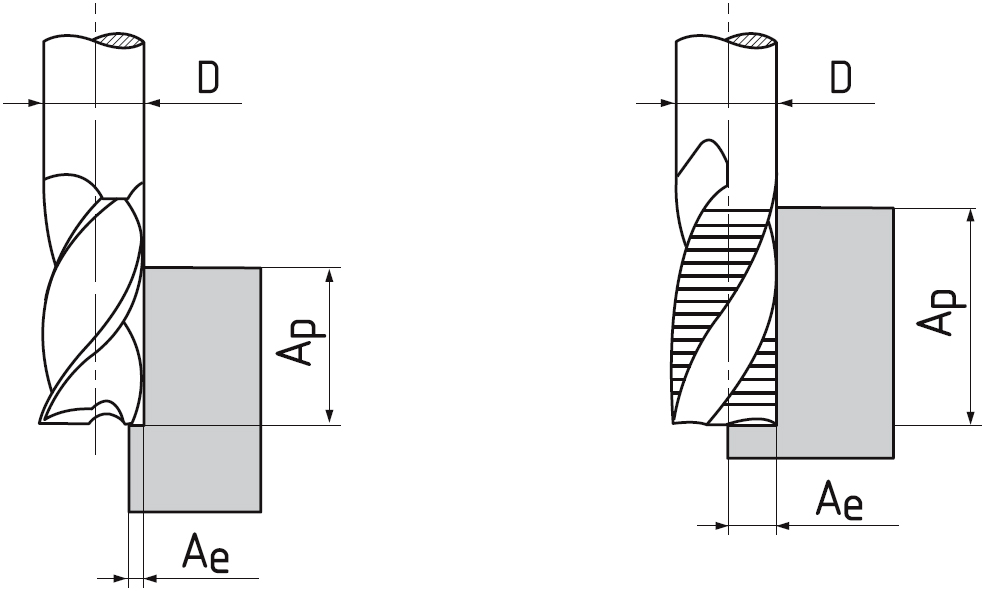

Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 37.5 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,1xD | 32.5 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 18 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1xD | 0,1xD | 25 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 18 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 1xD | 0,1xD | 16 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 | 0.064 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1xD | 0,1xD | 10 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 1xD | 0,1xD | 22 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,1xD | 8 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 | 0.064 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 12°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
