Фрезы концевые c коническим хвостовиком, длинные, среднєзубые, 35°, тип N
DIN 845
быстрорежущая сталь HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

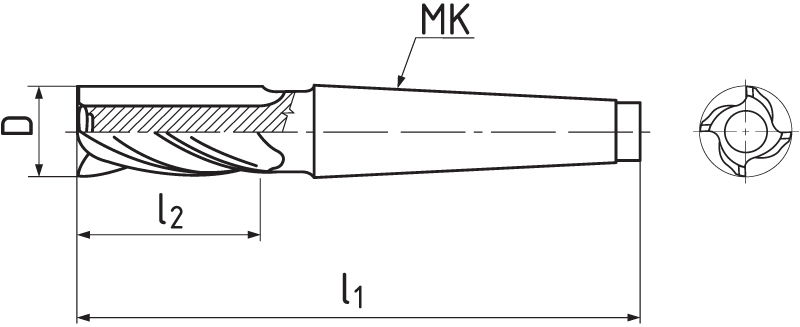

| D js 14 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 22 | 2 | 160 | 75 | 5 | 421940.220 | Да |
| 25 | 3 | 184 | 80 | 5 | 421940.250 | Да |
| 32 | 4 | 229 | 100 | 6 | 421940.320 | Да |
| 40 | 4 | 250 | 125 | 6 | 421940.400 | Да |
| 50 | 5 | 308 | 150 | 6 | 421940.500 | Да |
| 50 | 5 | 268 | 110 | 6 | 421940.500110 | Да |
| 63 | 5 | 338 | 180 | 8 | 421940.630 | Да |
|
Материял |
Твердость |

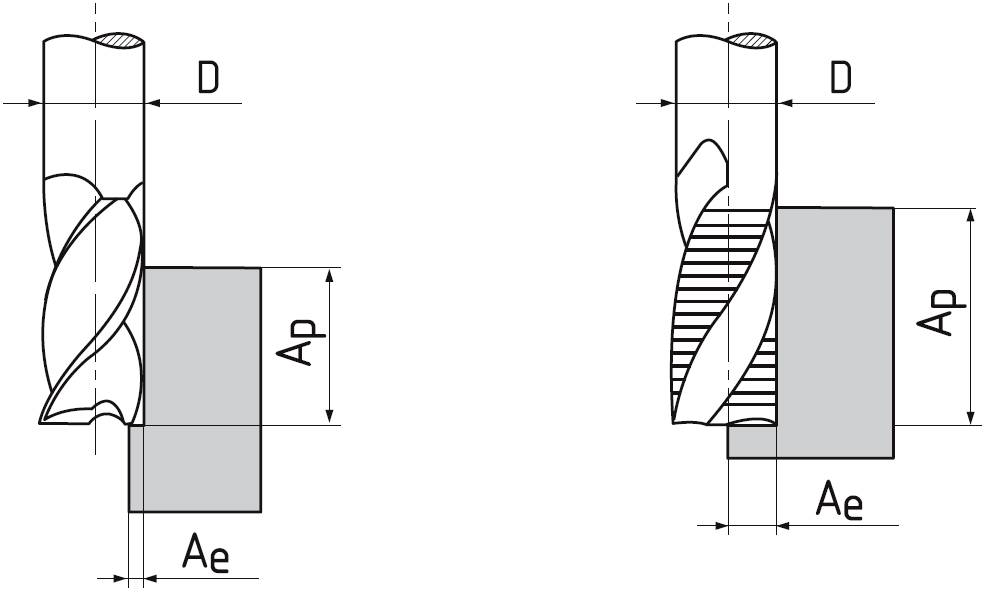

Ap |
Ae |
Vc |
fz(mm/z) Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 30 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,1xD | 26 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1xD | 0,1xD | 20 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 25 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 12°.
HSS
Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
