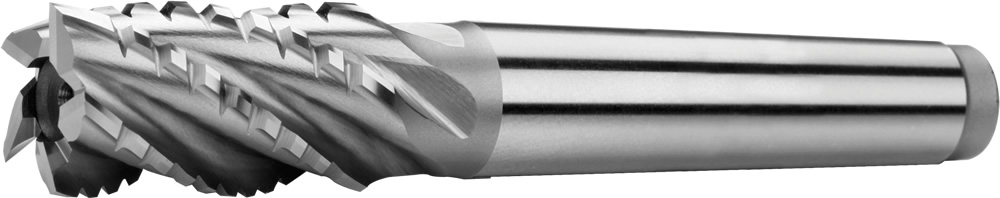

Фрезы концевые c коническим хвостовиком, короткие, среднезубые, 35°, тип CB
DIN 845
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

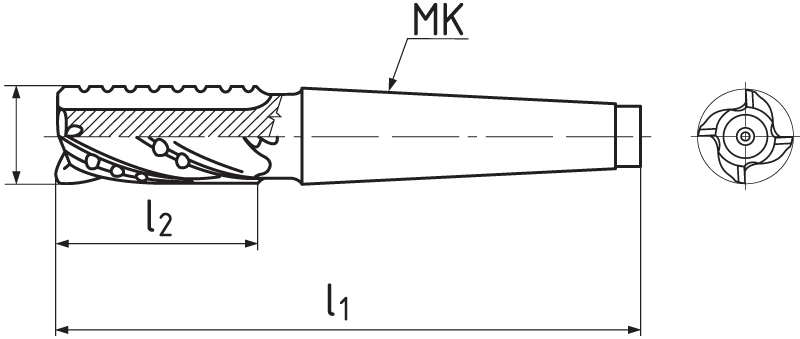

| D k 10 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 10 | 1 | 92 | 22 | 4 | 422245.100 | Да |
| 12 | 2 | 111 | 26 | 4 | 422245.120 | Да |
| 14 | 2 | 111 | 26 | 4 | 422245.140 | Да |
| 16 | 2 | 117 | 32 | 4 | 422245.160 | Да |
| 18 | 2 | 117 | 32 | 4 | 422245.180 | Да |
| 20 | 2 | 123 | 38 | 4 | 422245.200 | Да |
| 22 | 2 | 123 | 38 | 5 | 422245.220 | Нет |
| 25 | 3 | 147 | 45 | 5 | 422245.250 | Да |
| 28 | 3 | 147 | 45 | 5 | 422245.280 | Да |
| 30 | 3 | 147 | 45 | 6 | 422245.300 | Да |
| 32 | 4 | 178 | 53 | 6 | 422245.320 | Да |
| 36 | 4 | 178 | 53 | 6 | 422245.360 | Да |
| 40 | 4 | 188 | 63 | 6 | 422245.400 | Да |
| 45 | 4 | 188 | 63 | 6 | 422245.450 | Нет |
| 50 | 5 | 233 | 75 | 6 | 422245.500 | Нет |
| 56 | 5 | 233 | 75 | 8 | 422245.560 | Да |
| 63 | 5 | 248 | 90 | 8 | 422245.630 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,5xD | 37,5 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,5xD | 32,5 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,5xD | 18 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1xD | 0,5xD | 25 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,5xD | 18 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 1xD | 0,5xD | 16 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.096 | 0.099 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1xD | 0,5xD | 10 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 1xD | 0,5xD | 22 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,5xD | 8 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.096 | 0.099 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Вид CB
Стружколом – универсальное использование для черновой обработки.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 12°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
