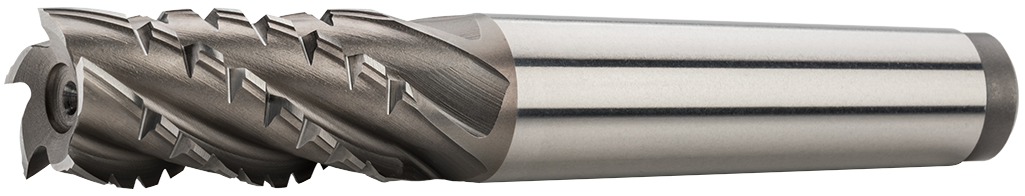

Фрезы концевые c коническим хвостовиком, короткие, среднєзубые, 35°, тип CB
DIN 845
быстрорежущая сталь HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

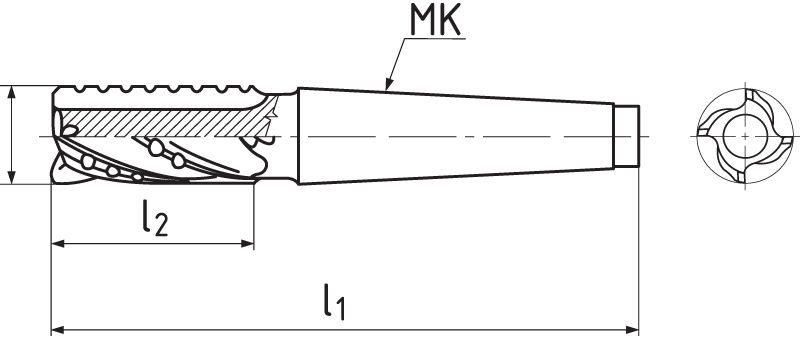

D js 14 |
MK | l1 | l2 | Z | Код продукта | На складе |
---|---|---|---|---|---|---|
20 | 2 | 123 | 38 | 4 | 422940.200 | Да |
22 | 2 | 123 | 38 | 5 | 422940.220 | Да |
25 | 3 | 154 | 50 | 5 | 422940.250 | Да |
28 | 3 | 154 | 50 | 5 | 422940.280 | Да |
30 | 3 | 154 | 50 | 6 | 422940.300 | Да |
32 | 4 | 178 | 53 | 6 | 422940.320 | Да |
36 | 4 | 178 | 53 | 6 | 422940.360 | Да |
40 | 4 | 188 | 63 | 6 | 422940.400 | Да |
45 | 4 | 188 | 63 | 6 | 422940.450 | Нет |
50 | 5 | 228 | 70 | 8 | 422940.500 | Да |
63 | 5 | 241 | 80 | 8 | 422940.630 | Да |
Материял |
Твердость |

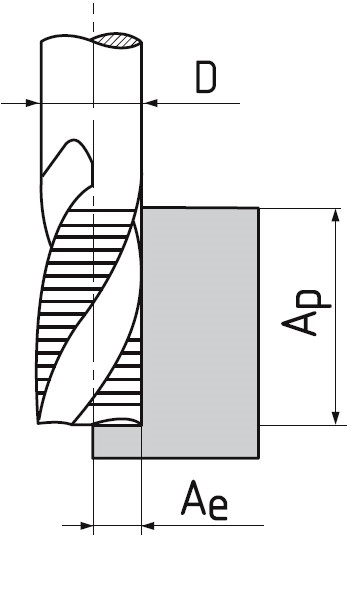

Ap |
Ae |
Vc |
fz(mm/z) Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
---|---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,5xD | 37,5 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,5xD | 32,5 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
P.4 | Улучшенные стали | ≤ 900 N/mm² | 1xD | 0,5xD | 25 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
K.1 | Чугун (> 240 HB) | ≤ 820 N/mm² | 1xD | 0,5xD | 22 | 0.09 | 0.1 | 0.12 | 0.13 | 0.137 | 0.142 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Вид CB
Стружколом – универсальное использование для черновой обработки.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 12°.
HSS
Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
