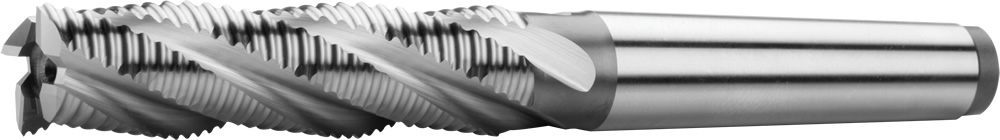

Фрезы концевые c коническим хвостовиком, длинные, 30°, тип NR
DIN 845B, DIN 845C
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D k 12 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 16 | 2 | 148 | 63 | 4 | 425248.160 | Нет |
| 18 | 2 | 148 | 63 | 4 | 425248.180 | Нет |
| 20 | 2 | 160 | 75 | 4 | 425248.200 | Да |
| 22 | 2 | 160 | 75 | 5 | 425248.220 | Да |
| 24 | 3 | 192 | 90 | 5 | 425248.240 | Нет |
| 25 | 3 | 192 | 90 | 5 | 425248.250 | Да |
| 26 | 3 | 192 | 90 | 5 | 425248.260 | Да |
| 28 | 3 | 192 | 90 | 5 | 425248.280 | Да |
| 30 | 3 | 192 | 90 | 5 | 425248.300 | Да |
| 32 | 4 | 254 | 106 | 6 | 425248.320 | Да |
| 35 | 4 | 254 | 106 | 6 | 425248.350 | Нет |
| 36 | 4 | 254 | 106 | 6 | 425248.360 | Да |
| 40 | 4 | 273 | 125 | 6 | 425248.400 | Да |
| 45 | 4 | 273 | 125 | 6 | 425248.450 | Да |
| 50 | 5 | 336 | 150 | 8 | 425248.500 | Да |
| 63 | 5 | 366 | 180 | 8 | 425248.630 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| K.1 | Чугун (< 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 35 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 1,5xD | 0,5xD | 80-120 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Вид NR
Для черновой обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 12,5 и более.
Возможные направления движения
Зажимный элемент
Конический хвостовик Морзе согласно DIN 2207.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
