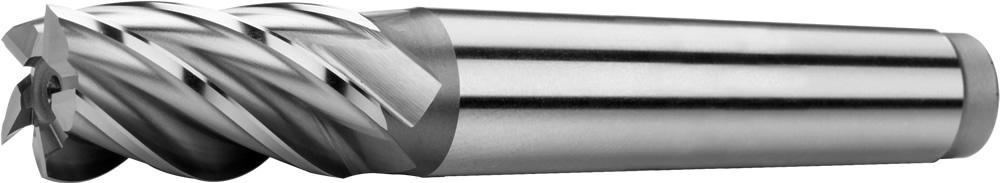

Фрезы концевые c коническим хвостовиком, короткие, для обработки титановых сплавов, 35°, тип H
DIN 845B
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

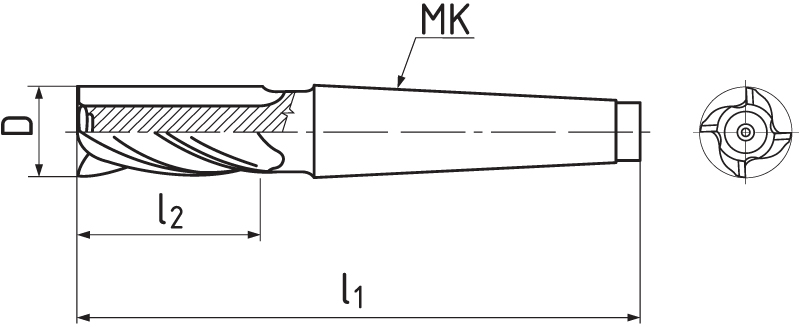

| D k 10 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 10 | 1 | 92 | 22 | 4 | 440248.100 | Да |
| 12 | 1 | 96 | 26 | 4 | 440248.120 | Да |
| 14 | 2 | 111 | 26 | 4 | 440248.140 | Да |
| 16 | 2 | 117 | 32 | 4 | 440248.160 | Да |
| 18 | 2 | 117 | 32 | 4 | 440248.180 | Да |
| 20 | 2 | 123 | 38 | 4 | 440248.200 | Да |
| 22 | 2 | 123 | 38 | 5 | 440248.220 | Да |
| 25 | 3 | 147 | 45 | 5 | 440248.250 | Да |
| 28 | 3 | 147 | 45 | 5 | 440248.280 | Да |
| 30 | 3 | 147 | 45 | 6 | 440248.300 | Да |
| 32 | 4 | 178 | 53 | 6 | 440248.320 | Да |
| 36 | 4 | 178 | 53 | 6 | 440248.360 | Да |
| 40 | 4 | 188 | 63 | 6 | 440248.400 | Да |
| 45 | 4 | 188 | 63 | 6 | 440248.450 | Да |
| 50 | 5 | 233 | 75 | 6 | 440248.500 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 1xD | 0,1xD | 20 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,1xD | 12 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1xD | 0,1xD | 12 | 0.014 | 0.022 | 0.024 | 0.028 | 0.031 | 0.038 | 0.041 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 6°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
