Фрезы концевые c коническим хвостовиком, длинные, для обработки титановых сплавов, 35°, тип CB
DIN 845B
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D k 10 |
MK | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 10 | 1 | 115 | 45 | 4 | 443248.100 | Нет |
| 12 | 1 | 123 | 53 | 4 | 443248.120 | Да |
| 14 | 2 | 138 | 53 | 4 | 443248.140 | Нет |
| 16 | 2 | 148 | 63 | 4 | 443248.160 | Нет |
| 18 | 2 | 148 | 63 | 4 | 443248.180 | Нет |
| 20 | 2 | 160 | 75 | 4 | 443248.200 | Да |
| 22 | 2 | 160 | 75 | 5 | 443248.220 | Да |
| 25 | 3 | 192 | 90 | 5 | 443248.250 | Нет |
| 28 | 3 | 192 | 90 | 5 | 443248.280 | Нет |
| 30 | 3 | 192 | 90 | 6 | 443248.300 | Нет |
| 32 | 4 | 231 | 106 | 6 | 443248.320 | Нет |
| 36 | 4 | 231 | 106 | 6 | 443248.360 | Да |
| 40 | 4 | 250 | 125 | 6 | 443248.400 | Да |
| 45 | 4 | 250 | 125 | 6 | 443248.450 | Нет |
| 50 | 5 | 308 | 150 | 6 | 443248.500 | Нет |
|
Материял |
Твердость |

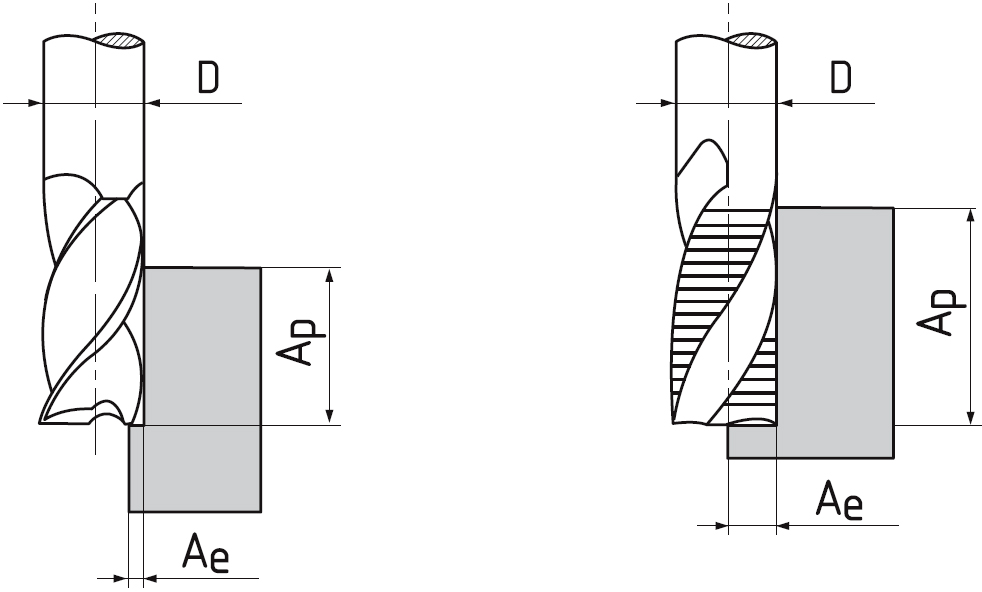

Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 1,5xD | 0,5xD | 20 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.097 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 12 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.138 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1,5xD | 0,5xD | 12 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.097 |
Зажимный элемент
Конический хвостовик Морзе согласно DIN 228 A.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
Возможные направления движения
Вид CB
Стружколом – универсальное использование для черновой обработки.
Геометрия инструменты
Угол наклона винтовой линии = 35°. Передний угол = 6°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
