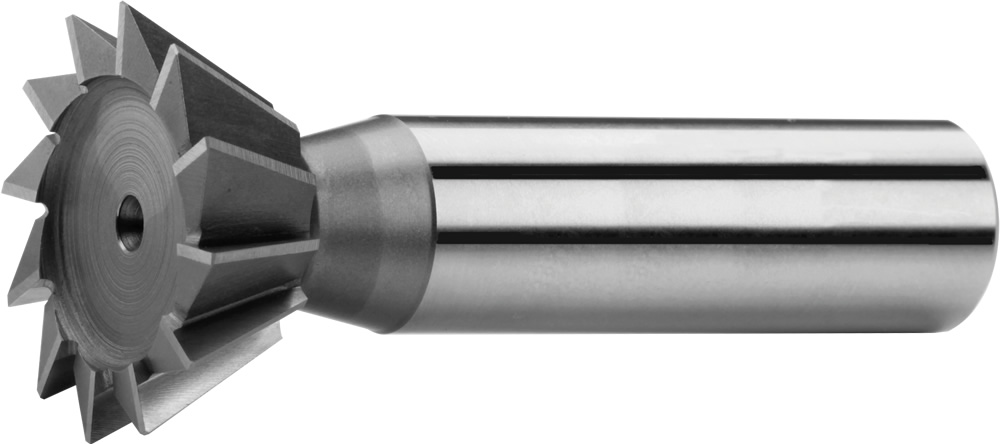

Фрезы угловые торцовые, код 330205, угол 45°, гладкий хвостовикm
DIN 1833A
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| ϱ ±30' |
D js 16 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|---|
| 45 | 16 | 12 | 60 | 4 | 10 | 330205.045160 | Да |
| 45 | 20 | 12 | 63 | 5 | 10 | 330205.045200 | Да |
| 45 | 25 | 12 | 67 | 6,3 | 10 | 330205.045250 | Да |
| 45 | 32 | 16 | 71 | 8 | 12 | 330205.045320 | Да |
| 45 | 40 | 16 | 80 | 10 | 12 | 330205.045400 | Нет |
| 50 | 16 | 12 | 60 | 5 | 10 | 330205.050160 | Да |
| 50 | 20 | 12 | 63 | 6,3 | 10 | 330205.050200 | Да |
| 50 | 25 | 12 | 67 | 8 | 10 | 330205.050250 | Да |
| 55 | 16 | 12 | 60 | 5,6 | 10 | 330205.055160 | Да |
| 55 | 20 | 12 | 63 | 7,1 | 10 | 330205.055200 | Да |
| 55 | 25 | 12 | 67 | 9 | 10 | 330205.055250 | Да |
| 60 | 16 | 12 | 60 | 6,3 | 10 | 330205.060160 | Да |
| 60 | 20 | 12 | 63 | 8 | 10 | 330205.060200 | Да |
| 60 | 25 | 12 | 67 | 10 | 10 | 330205.060250 | Да |
| 60 | 32 | 16 | 71 | 12,5 | 12 | 330205.060320 | Нет |
| 60 | 40 | 16 | 80 | 16 | 12 | 330205.060400 | Да |
| 70 | 16 | 12 | 60 | 7 | 10 | 330205.070160 | Да |
| 70 | 20 | 12 | 63 | 9 | 10 | 330205.070200 | Да |
| 70 | 25 | 16 | 67 | 11 | 10 | 330205.070250 | Да |
| 75 | 16 | 12 | 60 | 8 | 10 | 330205.075160 | Да |
| 75 | 25 | 12 | 67 | 10 | 12 | 330205.075250 | Нет |
| 80 | 16 | 12 | 60 | 8 | 10 | 330205.080160 | Нет |
| 80 | 25 | 12 | 67 | 10 | 12 | 330205.080250 | Нет |
| 85 | 16 | 12 | 60 | 8 | 10 | 330205.085160 | Нет |
| 85 | 25 | 12 | 67 | 10 | 12 | 330205.085250 | Нет |
|
Материял |
Твердость |
Ae |
Vc |
fz(mm/z) Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 36 |
Ø 40 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xl2 | t1 (DIN 6888) | 28 | 0.011 | 0.014 | 0.018 | 0.022 | 0.025 | 0.028 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xl2 | t1 (DIN 6888) | 24 | 0.01 | 0.012 | 0.015 | 0.019 | 0.022 | 0.024 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xl2 | t1 (DIN 6888) | 18 | 0.01 | 0.012 | 0.015 | 0.019 | 0.022 | 0.024 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 1xl2 | t1 (DIN 6888) | 41 | 0.011 | 0.014 | 0.018 | 0.022 | 0.025 | 0.028 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1xl2 | t1 (DIN 6888) | 9 | 0.007 | 0.08 | 0.011 | 0.013 | 0.015 | 0.017 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 1835 A.

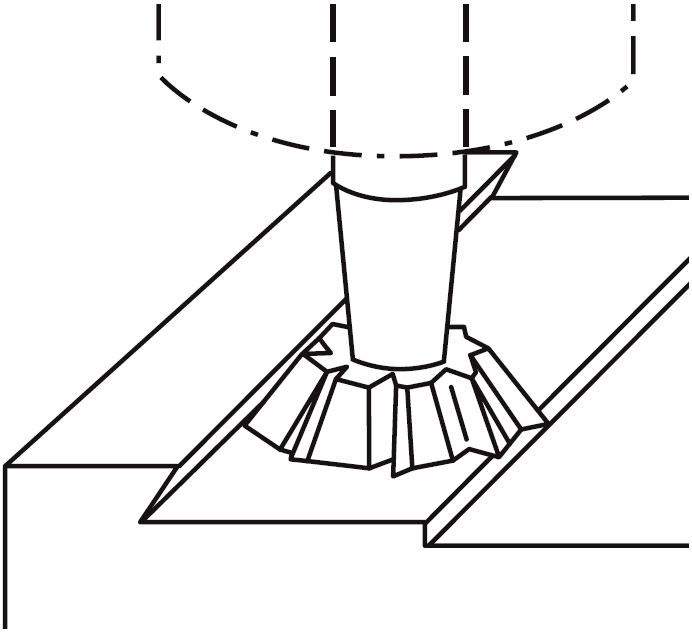

Режущая кромка на торце и по образующей цилиндра угловой фрезы.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Геометрия инструменты
Угол наклона винтовой линии = 0°. Передний угол = 0°.
