Фрезы четвертькруглые вогнутые, тип N, гладкий хвостовикm
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

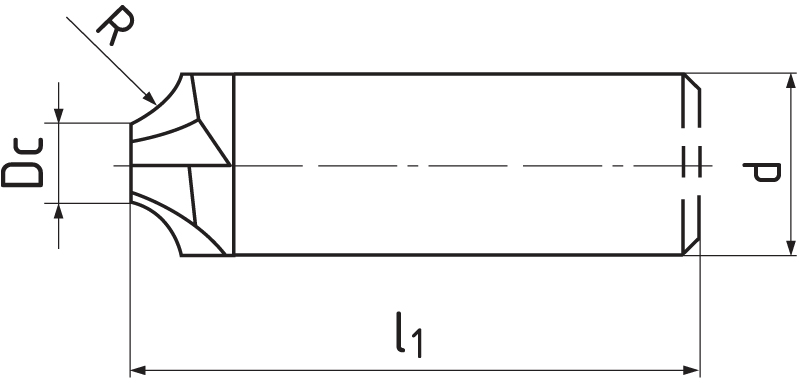

| R | Dc | d h 6 |
l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 0,5 | 5 | 6 | 57 | 4 | S360002.005 | Да |
| 1 | 4 | 6 | 57 | 4 | S360002.010 | Да |
| 1,5 | 5 | 8 | 63 | 4 | S360002.015 | Да |
| 2 | 4 | 8 | 63 | 4 | S360002.020 | Да |
| 2,5 | 5 | 10 | 72 | 4 | S360002.025 | Да |
| 3 | 4 | 10 | 72 | 4 | S360002.030 | Да |
| 3,5 | 5 | 12 | 83 | 4 | S360002.035 | Да |
| 4 | 4 | 12 | 83 | 4 | S360002.040 | Да |
| 5 | 4 | 14 | 83 | 4 | S360002.050 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz (mm/z) R 0,5 |
R 1 |
R 1,5 |
R 2 |
R 2,5 |
R 3 |
R 3,5 |
R 4 |
R 4,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xR | 1xR | 180 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xR | 1xR | 100 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xR | 1xR | 80 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² | 1xR | 1xR | 90 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1xR | 1xR | 80 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| K.1 | Чугун | < 240 HB | 1xR | 1xR | 140 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| K.2 | Чугун | > 240 HB | 1xR | 1xR | 100 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xR | 1xR | 50 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1xR | 1xR | 70 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
| H.1 | Калёные стали | < 54 HRC | 1xR | 1xR | 60 | 0.05 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 0.1 | 0.12 | 0.14 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Обработка торца - с радиусом
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
Стандарт компании
Возможные направления движения
Материал.
