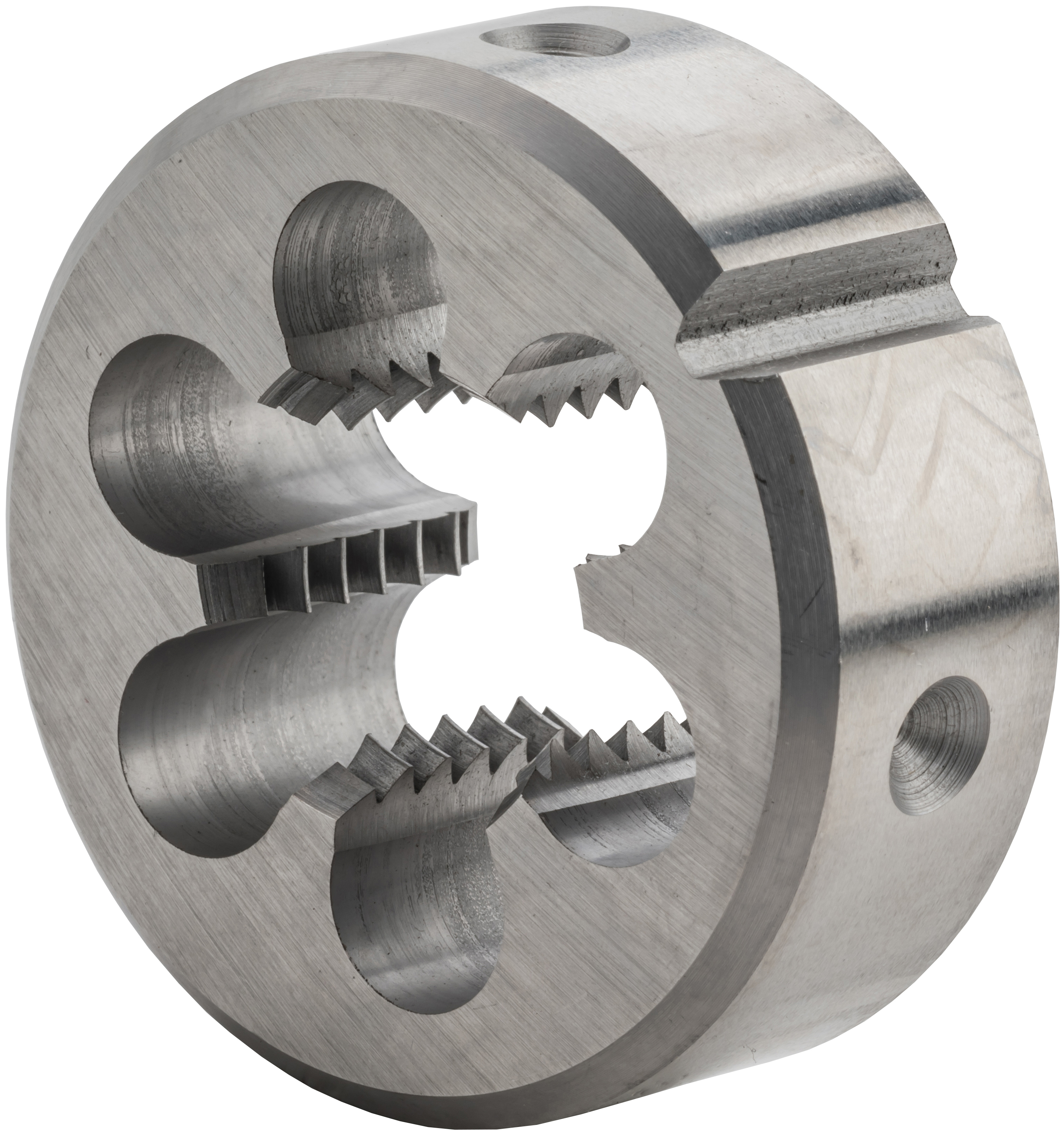

Плашки
DIN EN 22 568
быстрорежущая сталь HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

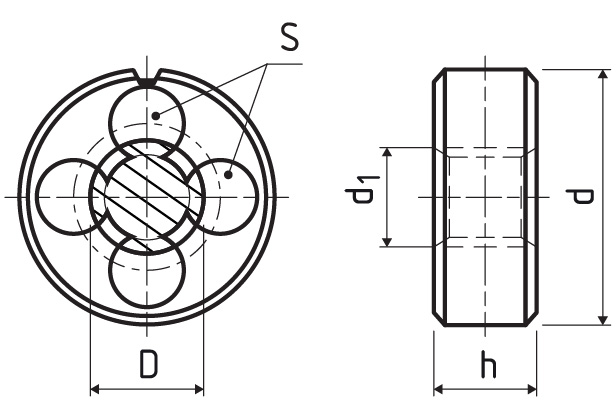

| D 6 g |
P | S | d | d1 | h | Код продукта | На складе |
|---|---|---|---|---|---|---|---|
| M1 | 0,25 | 3 | 16 | 0,97 | 5 | CD71090.010 | Да |
| M1,1 | 0,25 | 3 | 16 | 1,07 | 5 | CD71090.011 | Нет |
| M1,2 | 0,25 | 3 | 16 | 1,17 | 5 | CD71090.012 | Нет |
| M1,4 | 0,3 | 3 | 16 | 1,36 | 5 | CD71090.014 | Нет |
| M1,6 | 0,35 | 3 | 16 | 1,54 | 5 | CD71090.016 | Нет |
| M1,7 | 0,35 | 3 | 16 | 1,67 | 5 | CD71090.017 | Нет |
| M1,8 | 0,35 | 3 | 16 | 1,74 | 5 | CD71090.018 | Нет |
| M2 | 0,4 | 3 | 16 | 1,93 | 5 | CD71090.020 | Да |
| M2,2 | 0,45 | 3 | 16 | 2,13 | 5 | CD71090.022 | Нет |
| M2,5 | 0,45 | 3 | 16 | 2,43 | 5 | CD71090.025 | Да |
| M3 | 0,5 | 3 | 20 | 2,92 | 5 | CD71090.030 | Да |
| M3,5 | 0,6 | 3 | 20 | 3,41 | 5 | CD71090.035 | Да |
| M4 | 0,7 | 3 | 20 | 3,91 | 5 | CD71090.040 | Да |
| M4,5 | 0,75 | 3 | 20 | 4,41 | 5 | CD71090.045 | Нет |
| M5 | 0,8 | 4 | 20 | 4,9 | 7 | CD71090.050 | Да |
| M6 | 1 | 4 | 20 | 5,88 | 7 | CD71090.060 | Да |
| M7 | 1 | 4 | 25 | 6,88 | 9 | CD71090.070 | Да |
| M8 | 1,25 | 4 | 25 | 7,87 | 9 | CD71090.080 | Да |
| M9 | 1,25 | 4 | 25 | 8,87 | 9 | CD71090.090 | Нет |
| M10 | 1,5 | 4 | 30 | 9,85 | 11 | CD71090.100 | Да |
| M11 | 1,5 | 5 | 30 | 10,85 | 11 | CD71090.110 | Да |
| M12 | 1,75 | 4 | 38 | 11,83 | 14 | CD71090.120 | Да |
| M14 | 2 | 5 | 38 | 13,82 | 14 | CD71090.140 | Нет |
| M16 | 2 | 5 | 45 | 15,82 | 18 | CD71090.160 | Нет |
| M18 | 2,5 | 5 | 45 | 17,17 | 18 | CD71090.180 | Да |
| M20 | 2,5 | 6 | 45 | 19,79 | 18 | CD71090.200 | Да |
| M22 | 2,5 | 5 | 55 | 21,79 | 22 | CD71090.220 | Нет |
| M24 | 3 | 6 | 55 | 23,76 | 22 | CD71090.240 | Да |
| M27 | 3 | 6 | 65 | 26,76 | 25 | CD71090.270 | Да |
| M30 | 3,5 | 7 | 65 | 29,73 | 25 | CD71090.300 | Да |
|
Материял |
Твердость |
|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² |
| N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) | ≤ 400 N/mm² |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² |
| N.3 | Aлюминий-кремниевые сплавы (Si > 12%) | ≤ 600 N/mm² |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² |
Заборная часть
Шаг резьбы
Метрическая резьба ISO
Угол резьбы
Резьба стандартная
HSS
Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
