Ресурс 3

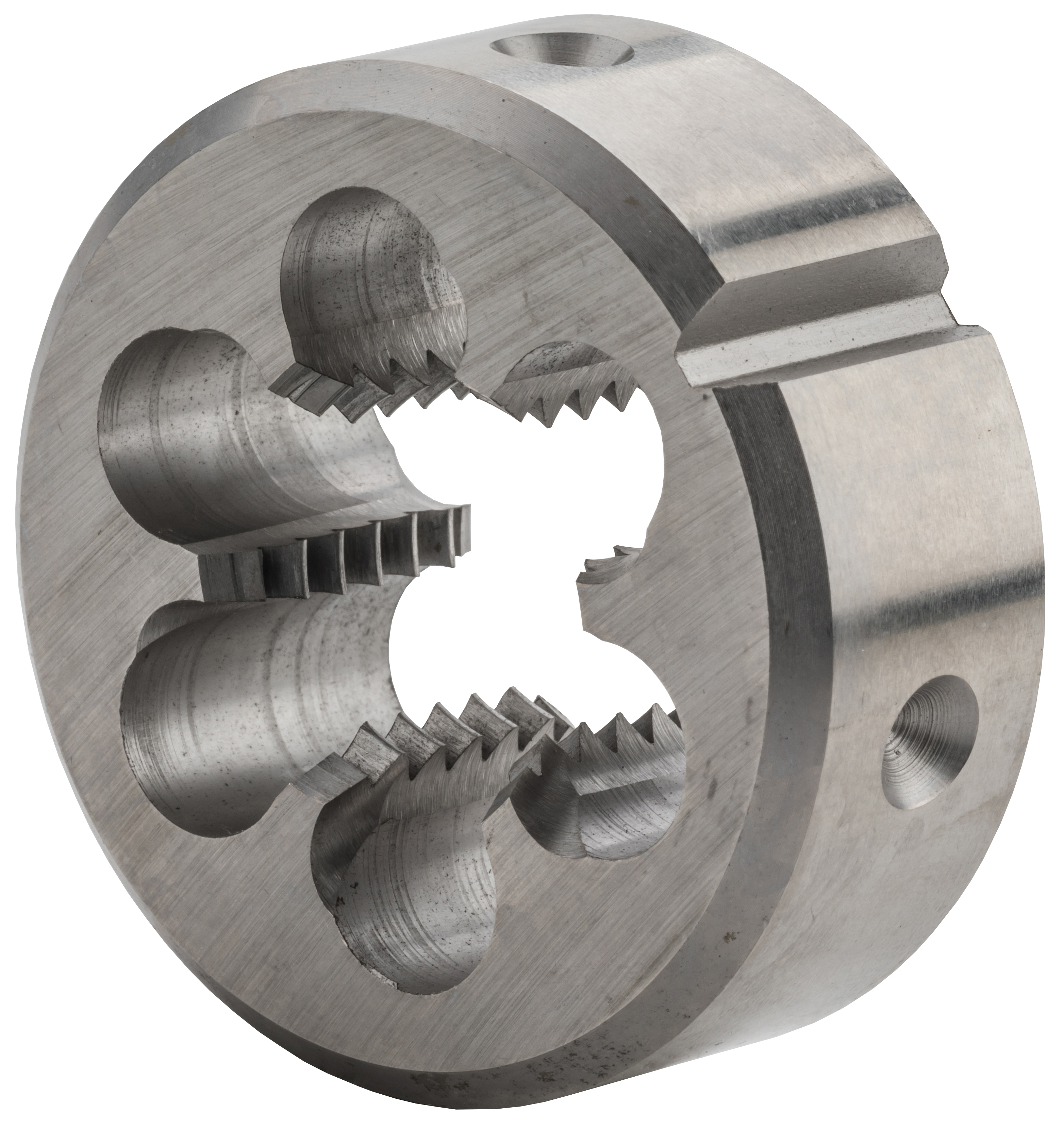

Плашки, для нержавеющей стали

DIN EN 22 568
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
6 g
P S d d1 h Код продукта На складе
M2 0,4 3 16 1,93 5 CD81075.020 Да
M2,2 0,45 3 16 2,13 5 CD81075.022 Нет
M2,5 0,45 3 16 2,43 5 CD81075.025 Да
M3 0,5 3 20 2,92 5 CD81075.030 Да
M3,5 0,6 3 20 3,41 5 CD81075.035 Да
M4 0,7 3 20 3,91 5 CD81075.040 Да
M4,5 0,75 3 20 4,41 5 CD81075.045 Нет
M5 0,8 4 20 4,9 7 CD81075.050 Да
M6 1 4 20 5,88 7 CD81075.060 Да
M7 1 4 25 6,88 9 CD81075.070 Да
M8 1,25 4 25 7,87 9 CD81075.080 Да
M9 1,25 4 25 8,87 9 CD81075.090 Нет
M10 1,5 4 30 9,85 11 CD81075.100 Да
M11 1,5 5 30 10,85 11 CD81075.110 Нет
M12 1,75 4 38 11,83 14 CD81075.120 Да
M14 2 5 38 13,82 14 CD81075.140 Да
M16 2 5 45 15,82 18 CD81075.160 Да
M18 2,5 5 45 17,17 18 CD81075.180 Да
M20 2,5 6 45 19,79 18 CD81075.200 Да
M22 2,5 5 55 21,79 22 CD81075.220 Нет
M24 3 6 55 23,76 22 CD81075.240 Да
M27 3 6 65 26,76 25 CD81075.270 Нет
M30 3,5 7 65 29,73 25 CD81075.300 Да

Материял

Твердость
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm²
P.2 | Конструкционные и литые стали ≤ 850 N/mm²
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm²
P.4 | Улучшенные стали ≤ 900 N/mm²
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm²
K.2 | Чугун (> 240 HB) > 800 N/mm²
N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) ≤ 400 N/mm²
N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) ≤ 600 N/mm²
N.3 | Aлюминий-кремниевые сплавы (Si > 12%) ≤ 600 N/mm²
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm²

Вид VA

Для нержавеющей сталей

Угол резьбы

Резьба стандартная

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Заборная часть

Шаг резьбы

Метрическая резьба ISO
