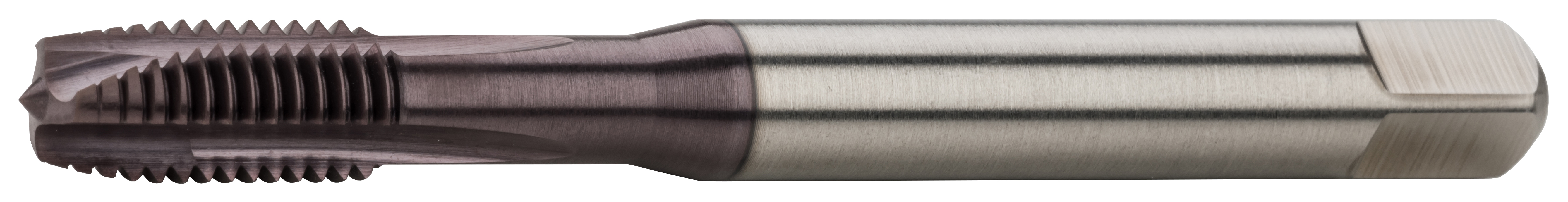

Машинный метчик с прямой канавкой, универсальный, TiCN
DIN 371, DIN 376
быстрорежущая сталь HSSE V3
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D 6 H |
P | d | l1 | l2 | d1 | Z | a | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 3,5 | 56 | 9 | 2,5 | 3 | 2,7 | MT11385.030 TICN | Нет |
| M4 | 0,7 | 4,5 | 63 | 7 | 3,3 | 3 | 3,4 | MT11385.040 TICN | Нет |
| M5 | 0,8 | 6 | 70 | 13 | 4,2 | 3 | 4,9 | MT11385.050 TICN | Да |
| M6 | 1 | 6 | 80 | 15 | 5 | 3 | 4,9 | MT11385.060 TICN | Да |
| M8 | 1,25 | 8 | 90 | 18 | 6,8 | 3 | 6,2 | MT11385.080 TICN | Да |
| M10 | 1,5 | 10 | 100 | 20 | 8,5 | 3 | 8 | MT11385.100 TICN | Нет |
| M12 | 1,75 | 9 | 110 | 23 | 10,2 | 3 | 7 | MT11385.120 TICN | Нет |
| M14 | 2 | 11 | 110 | 25 | 12 | 3 | 9 | MT11385.140 TICN | Нет |
| M16 | 2 | 12 | 110 | 25 | 14 | 3 | 9 | MT11385.160 TICN | Нет |
| M18 | 2,5 | 14 | 125 | 30 | 15,5 | 3 | 11 | MT11385.180 TICN | Нет |
| M20 | 2,5 | 16 | 140 | 30 | 17,5 | 3 | 12 | MT11385.200 TICN | Нет |
|
Материял |
Твердость |
|---|---|
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² |
| M.3 | Нержавеющие стали | > 850 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² |
| N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) | ≤ 400 N/mm² |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² |
Вид UNI
Yниверсальноe использованиe
Угол резьбы
Резьба стандартная
Materiál HSSE V3
Заборная часть
прямые канавки с стружколомом, для материалов образующих средне длинную или длинныю стружку).
Шаг резьбы
Метрическая резьба ISO
Стандартный TiCN покрытие
Покрытие обеспечивает высокую прочность и одновременно с этим хорошую ковкость. Имеет более низкий коэффициент трения. Может использоваться для сверления высокопрочной стали. Имеет низкую термостойкость – необходимо охлаждение, например, эмульсией.
