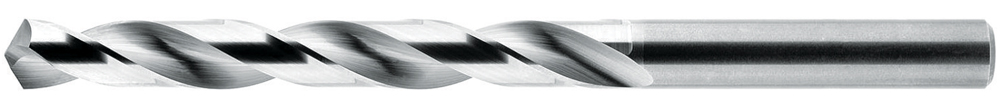

Сверла твердосплавные, 5xD
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D | d | l1 | l2 | Код продукта | На складе |
|---|---|---|---|---|---|
| 1 | 1 | 34 | 12 | C10012.010 | Да |
| 1,5 | 1,5 | 40 | 18 | C10012.015 | Да |
| 1,6 | 1 | 43 | 20 | C10012.016 | Да |
| 2 | 2 | 49 | 24 | C10012.020 | Да |
| 2,1 | 2,1 | 49 | 24 | C10012.021 | Нет |
| 2,2 | 2,2 | 53 | 27 | C10012.022 | Нет |
| 2,3 | 2,3 | 53 | 27 | C10012.023 | Нет |
| 2,4 | 2,4 | 57 | 30 | C10012.024 | Да |
| 2,5 | 2,5 | 57 | 30 | C10012.025 | Да |
| 2,6 | 2,6 | 57 | 30 | C10012.026 | Нет |
| 2,7 | 2,7 | 61 | 33 | C10012.027 | Да |
| 2,8 | 2,8 | 61 | 33 | C10012.028 | Нет |
| 2,9 | 2,9 | 61 | 33 | C10012.029 | Да |
| 3 | 3 | 61 | 33 | C10012.030 | Да |
| 3,1 | 3,1 | 65 | 36 | C10012.031 | Нет |
| 3,2 | 3,2 | 65 | 36 | C10012.032 | Да |
| 3,3 | 3,3 | 65 | 36 | C10012.033 | Да |
| 3,4 | 3,4 | 70 | 39 | C10012.034 | Да |
| 3,5 | 3,5 | 70 | 39 | C10012.035 | Да |
| 3,6 | 3,6 | 70 | 39 | C10012.036 | Нет |
| 3,7 | 3,7 | 70 | 39 | C10012.037 | Нет |
| 3,8 | 3,8 | 75 | 43 | C10012.038 | Нет |
| 3,9 | 3,9 | 75 | 43 | C10012.039 | Нет |
| 4 | 4 | 75 | 43 | C10012.040 | Да |
| 4,1 | 4,1 | 75 | 43 | C10012.041 | Да |
| 4,2 | 4,2 | 75 | 43 | C10012.042 | Да |
| 4,3 | 4,3 | 80 | 47 | C10012.043 | Да |
| 4,4 | 4,4 | 80 | 47 | C10012.044 | Нет |
| 4,5 | 4,5 | 80 | 47 | C10012.045 | Да |
| 4,6 | 4,6 | 80 | 47 | C10012.046 | Да |
| 4,7 | 4,7 | 80 | 47 | C10012.047 | Нет |
| 4,8 | 4,8 | 86 | 52 | C10012.048 | Нет |
| 4,9 | 4,9 | 86 | 52 | C10012.049 | Нет |
| 5 | 5 | 86 | 52 | C10012.050 | Да |
| 5,5 | 5,5 | 93 | 57 | C10012.055 | Да |
| 6 | 6 | 93 | 57 | C10012.060 | Да |
| 6,5 | 6,5 | 101 | 63 | C10012.065 | Да |
| 6,8 | 6,8 | 109 | 69 | C10012.068 | Да |
| 7 | 7 | 109 | 69 | C10012.070 | Да |
| 7,5 | 7,5 | 109 | 69 | C10012.075 | Да |
| 8 | 8 | 117 | 75 | C10012.080 | Да |
| 8,5 | 8,5 | 117 | 75 | C10012.085 | Да |
| 9 | 9 | 125 | 81 | C10012.090 | Да |
| 9,5 | 9,5 | 125 | 81 | C10012.095 | Да |
| 10 | 10 | 133 | 87 | C10012.100 | Да |
| 10,2 | 10,2 | 133 | 87 | C10012.102 | Да |
| 10,5 | 10,5 | 133 | 87 | C10012.105 | Да |
| 11 | 11 | 142 | 94 | C10012.110 | Да |
| 11,5 | 11,5 | 142 | 94 | C10012.115 | Да |
| 12 | 12 | 151 | 101 | C10012.120 | Да |
|
Материял |
Твердость |
|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.3 | Нержавеющие стали | > 850 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² |
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Глубина сверления 5xD
Материал.
Угол при вершине 118°
Правая винтовая канавка
