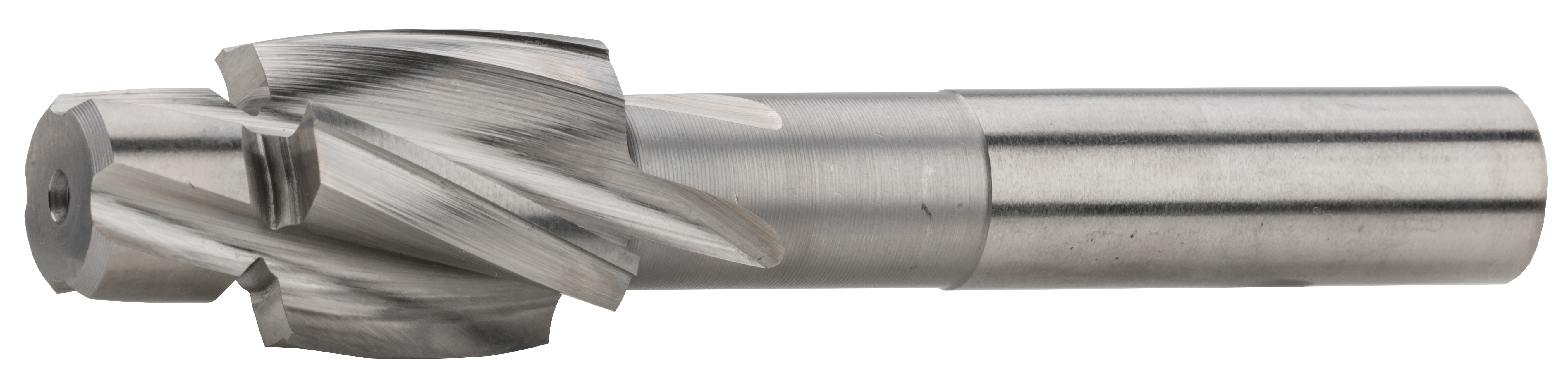

Цековка с направляющим пилотом, 180°
DIN 373
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

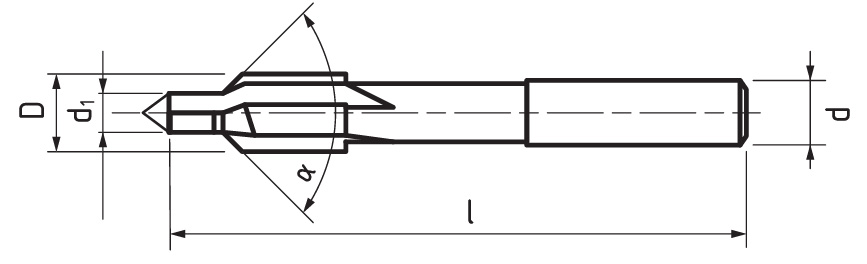

| závit | α | D | d | l1 | d1 | Код продукта | На складе |
|---|---|---|---|---|---|---|---|
| M 2 | 180 | 4,3 | 4,3 | 56 | 1,6 | CS11305.043016 | Да |
| M 2 | 180 | 4,3 | 4,3 | 56 | 2,5 | CS11305.043025 | Да |
| M 2,5 | 180 | 5 | 5 | 71 | 2,05 | CS11305.0500205 | Да |
| M 2,5 | 180 | 5 | 5 | 71 | 2,7 | CS11305.050027 | Да |
| M 3 | 180 | 6 | 5 | 71 | 2,5 | CS11305.060025 | Да |
| M 3 | 180 | 6 | 5 | 71 | 3,2 | CS11305.060032 | Да |
| M 3,5 | 180 | 6,5 | 5 | 71 | 2,9 | CS11305.065029 | Да |
| M 3,5 | 180 | 6,5 | 5 | 71 | 3,7 | CS11305.065037 | Да |
| M 4 | 180 | 8 | 5 | 71 | 3,3 | CS11305.080033 | Да |
| M 4 | 180 | 8 | 5 | 71 | 4,3 | CS11305.080043 | Да |
| M 4 | 180 | 8 | 5 | 71 | 4,5 | CS11305.080045 | Да |
| M 5 | 180 | 10 | 8 | 80 | 4,2 | CS11305.100042 | Да |
| M 5 | 180 | 10 | 8 | 80 | 5,3 | CS11305.100053 | Да |
| M 5 | 180 | 10 | 8 | 80 | 5,5 | CS11305.100055 | Да |
| M 6 | 180 | 11 | 8 | 80 | 5 | CS11305.110050 | Да |
| M 6 | 180 | 11 | 8 | 80 | 6,4 | CS11305.110064 | Да |
| M 8 | 180 | 15 | 12,5 | 100 | 6,8 | CS11305.150068 | Да |
| M 8 | 180 | 15 | 12,5 | 100 | 8,4 | CS11305.150084 | Да |
| M 8 | 180 | 15 | 12,5 | 100 | 9 | CS11305.150090 | Да |
| M 10 | 180 | 18 | 12,5 | 100 | 8,5 | CS11305.180085 | Нет |
| M 10 | 180 | 18 | 12,5 | 100 | 10,5 | CS11305.180105 | Нет |
| M 10 | 180 | 18 | 12,5 | 100 | 11 | CS11305.180110 | Нет |
| M 12 | 180 | 20 | 12,5 | 100 | 10,2 | CS11305.200102 | Нет |
| M 12 | 180 | 20 | 12,5 | 100 | 13 | CS11305.200130 | Нет |
| M 12 | 180 | 20 | 12,5 | 100 | 14 | CS11305.200140 | Нет |
|
Материял |
Твердость |
|---|---|
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² |
| M.3 | Нержавеющие стали | > 850 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² |
| N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) | ≤ 400 N/mm² |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² |
Угол при вершине 180° с фиксированным пилотом
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
