Цековка с направляющим пилотом, 90°
DIN 1866
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

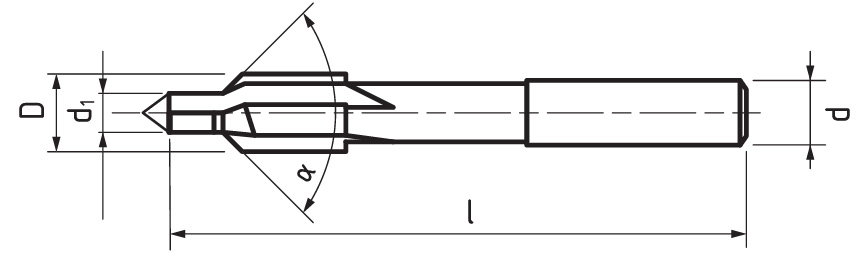

| závit | α | D | d | l1 | d1 | Код продукта | На складе |
|---|---|---|---|---|---|---|---|
| M 2 | 90 | 4 | 4,3 | 56 | 1,6 | CS15305.04016 | Нет |
| M 2 | 90 | 4 | 4,3 | 56 | 2,2 | CS15305.04022 | Нет |
| M 2,5 | 90 | 4,9 | 5 | 56 | 2,05 | CS15305.049205 | Нет |
| M 2,5 | 90 | 4,9 | 5 | 56 | 2,7 | CS15305.04927 | Нет |
| M 3 | 90 | 5,7 | 5 | 71 | 2,5 | CS15305.05725 | Нет |
| M 3 | 90 | 5,7 | 5 | 71 | 3,2 | CS15305.05732 | Нет |
| M 3,5 | 90 | 6,7 | 5 | 71 | 2,9 | CS15305.06729 | Нет |
| M 3,5 | 90 | 6,7 | 5 | 71 | 3,7 | CS15305.06737 | Нет |
| M 4 | 90 | 7,8 | 5 | 71 | 3,3 | CS15305.07833 | Нет |
| M 4 | 90 | 7,8 | 5 | 71 | 4,3 | CS15305.07843 | Нет |
| M 5 | 90 | 9,5 | 8 | 80 | 4,2 | CS15305.09542 | Нет |
| M 5 | 90 | 9,5 | 8 | 80 | 5,3 | CS15305.09553 | Нет |
| M 6 | 90 | 11,4 | 8 | 80 | 5 | CS15305.11450 | Нет |
| M 6 | 90 | 11,4 | 8 | 80 | 6,4 | CS15305.11464 | Нет |
|
Материял |
Твердость |
|---|---|
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² |
| M.3 | Нержавеющие стали | > 850 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² |
| N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) | ≤ 400 N/mm² |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² |
Угол при вершине 90° с фиксированным пилотом
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
