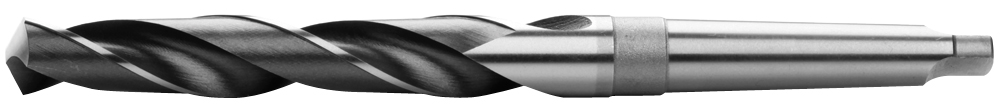

Сверла с коническим хвостовиком
DIN 345
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

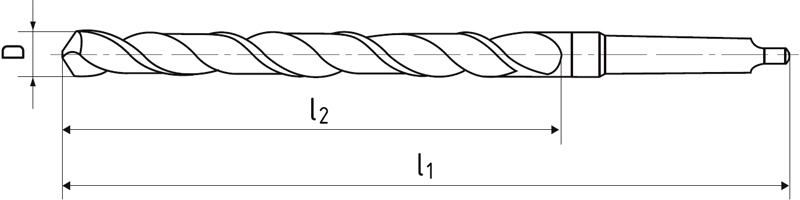

D | MK | l1 | l2 | Код продукта | На складе |
---|---|---|---|---|---|
5 | 1 | 133 | 52 | VK10015.0500 | Да |
5,5 | 1 | 138 | 57 | VK10015.0550 | Да |
6 | 1 | 138 | 57 | VK10015.0600 | Да |
6,5 | 1 | 144 | 63 | VK10015.0650 | Да |
7 | 1 | 150 | 69 | VK10015.0700 | Да |
7,5 | 1 | 150 | 69 | VK10015.0750 | Да |
8 | 1 | 156 | 75 | VK10015.0800 | Да |
8,5 | 1 | 156 | 75 | VK10015.0850 | Да |
9 | 1 | 162 | 81 | VK10015.0900 | Да |
9,5 | 1 | 162 | 81 | VK10015.0950 | Да |
10 | 1 | 168 | 87 | VK10015.1000 | Да |
10,5 | 1 | 168 | 87 | VK10015.1050 | Да |
11 | 1 | 175 | 94 | VK10015.1100 | Да |
11,5 | 1 | 175 | 94 | VK10015.1150 | Да |
12 | 1 | 182 | 101 | VK10015.1200 | Да |
12,5 | 1 | 182 | 101 | VK10015.1250 | Да |
13 | 1 | 182 | 101 | VK10015.1300 | Да |
13,5 | 1 | 189 | 108 | VK10015.1350 | Да |
14 | 1 | 189 | 108 | VK10015.1400 | Да |
14,5 | 2 | 212 | 114 | VK10015.1450 | Да |
15 | 2 | 212 | 114 | VK10015.1500 | Да |
15,5 | 2 | 218 | 120 | VK10015.1550 | Да |
16 | 2 | 218 | 120 | VK10015.1600 | Да |
16,5 | 2 | 223 | 125 | VK10015.1650 | Да |
17 | 2 | 223 | 125 | VK10015.1700 | Да |
17,5 | 2 | 228 | 130 | VK10015.1750 | Да |
18 | 2 | 228 | 130 | VK10015.1800 | Да |
18,5 | 2 | 233 | 135 | VK10015.1850 | Да |
19 | 2 | 233 | 135 | VK10015.1900 | Да |
19,5 | 2 | 238 | 140 | VK10015.1950 | Да |
20 | 2 | 238 | 140 | VK10015.2000 | Да |
20,5 | 2 | 243 | 145 | VK10015.2050 | Да |
21 | 2 | 243 | 145 | VK10015.2100 | Да |
21,5 | 2 | 248 | 150 | VK10015.2150 | Да |
22 | 2 | 248 | 150 | VK10015.2200 | Да |
22,5 | 2 | 253 | 155 | VK10015.2250 | Да |
23 | 2 | 253 | 155 | VK10015.2300 | Да |
23,5 | 3 | 276 | 155 | VK10015.2350 | Да |
24 | 3 | 281 | 160 | VK10015.2400 | Да |
24,5 | 3 | 281 | 160 | VK10015.2450 | Да |
25 | 3 | 281 | 160 | VK10015.2500 | Да |
25,5 | 3 | 286 | 165 | VK10015.2550 | Да |
26 | 3 | 286 | 165 | VK10015.2600 | Да |
26,5 | 3 | 286 | 165 | VK10015.2650 | Да |
27 | 3 | 291 | 170 | VK10015.2700 | Да |
27,5 | 3 | 291 | 170 | VK10015.2750 | Да |
28 | 3 | 291 | 170 | VK10015.2800 | Да |
28,5 | 3 | 296 | 175 | VK10015.2850 | Да |
29 | 3 | 296 | 175 | VK10015.2900 | Да |
29,5 | 3 | 296 | 175 | VK10015.2950 | Да |
30 | 3 | 296 | 175 | VK10015.3000 | Да |
30,5 | 3 | 301 | 180 | VK10015.3050 | Да |
31 | 3 | 301 | 180 | VK10015.3100 | Да |
31,5 | 3 | 301 | 180 | VK10015.3150 | Да |
32 | 4 | 334 | 185 | VK10015.3200 | Да |
32,5 | 4 | 334 | 185 | VK10015.3250 | Да |
33 | 4 | 334 | 185 | VK10015.3300 | Да |
33,5 | 4 | 334 | 185 | VK10015.3350 | Нет |
34 | 4 | 339 | 190 | VK10015.3400 | Нет |
34,5 | 4 | 339 | 190 | VK10015.3450 | Да |
35 | 4 | 339 | 190 | VK10015.3500 | Да |
35,5 | 4 | 339 | 190 | VK10015.3550 | Да |
36 | 4 | 344 | 195 | VK10015.3600 | Да |
36,5 | 4 | 344 | 195 | VK10015.3650 | Да |
37 | 4 | 344 | 195 | VK10015.3700 | Да |
37,5 | 4 | 344 | 195 | VK10015.3750 | Нет |
38 | 4 | 349 | 200 | VK10015.3800 | Да |
38,5 | 4 | 349 | 200 | VK10015.3850 | Да |
39 | 4 | 349 | 200 | VK10015.3900 | Да |
39,5 | 4 | 349 | 200 | VK10015.3950 | Да |
40 | 4 | 349 | 200 | VK10015.4000 | Да |
40,5 | 4 | 354 | 205 | VK10015.4050 | Нет |
41 | 4 | 354 | 205 | VK10015.4100 | Нет |
42 | 4 | 354 | 205 | VK10015.4200 | Нет |
43 | 4 | 359 | 210 | VK10015.4300 | Нет |
44 | 4 | 359 | 210 | VK10015.4400 | Да |
45 | 4 | 359 | 210 | VK10015.4500 | Да |
46 | 4 | 364 | 215 | VK10015.4600 | Нет |
47 | 4 | 364 | 215 | VK10015.4700 | Нет |
48 | 4 | 369 | 220 | VK10015.4800 | Нет |
49 | 4 | 369 | 220 | VK10015.4900 | Нет |
50 | 4 | 369 | 220 | VK10015.5000 | Нет |
Материял |
Твердость |
---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
P.4 | Улучшенные стали | ≤ 900 N/mm² |
M.1 | Нержавеющие стали | ≤ 750 N/mm² |
M.2 | Нержавеющие стали | 750 - 850 N/mm² |
M.3 | Нержавеющие стали | > 850 N/mm² |
K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
K.2 | Чугун (> 240 HB) | > 800 N/mm² |
N.4 | Медноцинковые и меднооловянные сплавы | ≤ 850 N/mm² |
S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² |
Вид N
Профиль канавки нормальный. У сверл HSS ядро нормальное, угол при вершине 118 °, у сверл с HSS ядро немножко усиленное, угол при вершине 130 °.
Заточка сверла тип N
Форма N. Коническое затыловочное шлифование.
Правая винтовая канавка
Геометрия инструменты
Угол винтовой канавки 25° - 30°.
Угол при вершине 128°
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
